INFORMACIÓ TÈCNICA


FITXA TÈCNICA

Localització

Accés general: Plaça de Prim, 4, 43201 Reus
Accés del personal tècnic: C. de Boule, s/n, 43201 Reus
Tel. 977 010657

Aforament del teatre

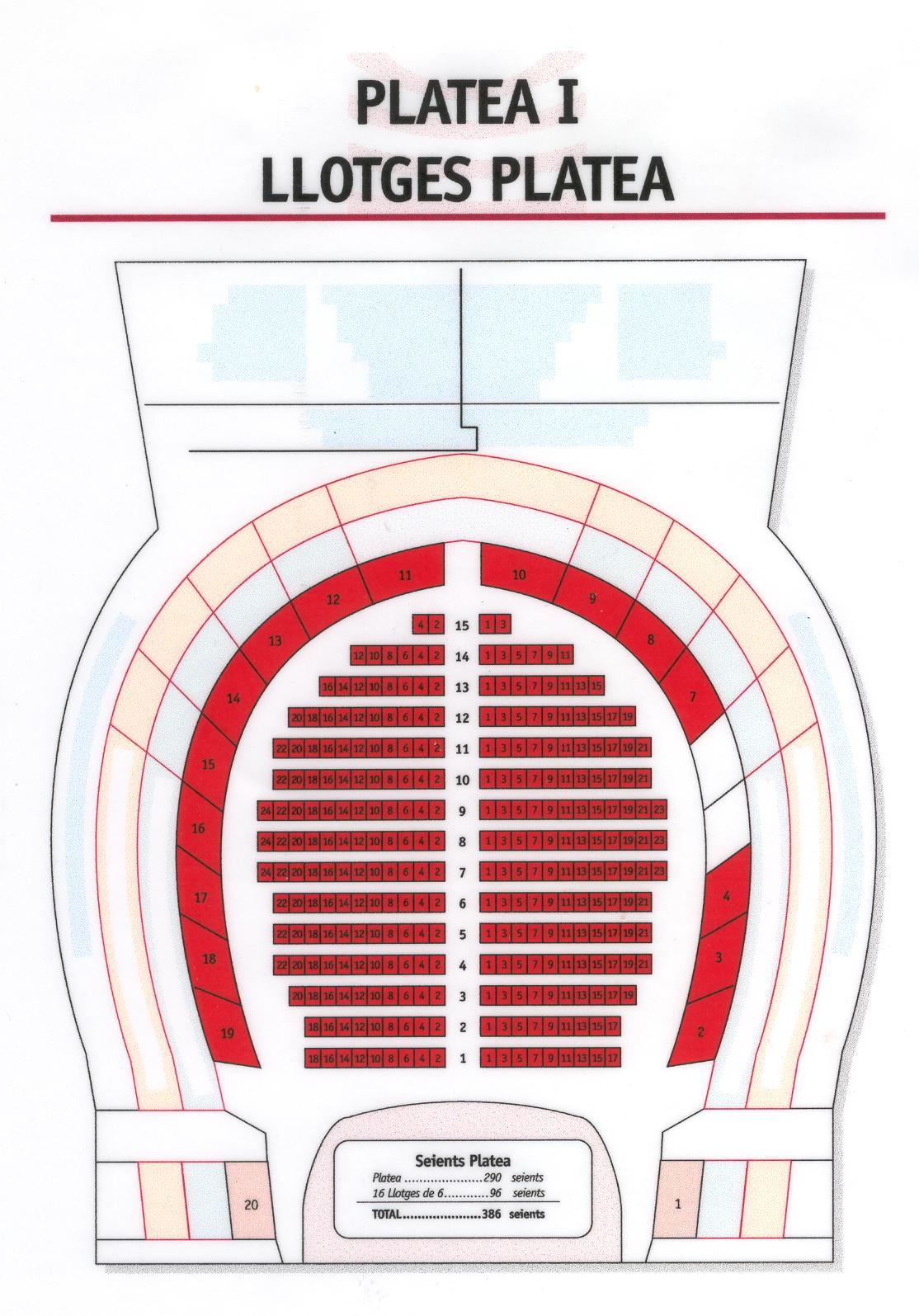

Platea:         386 localitats

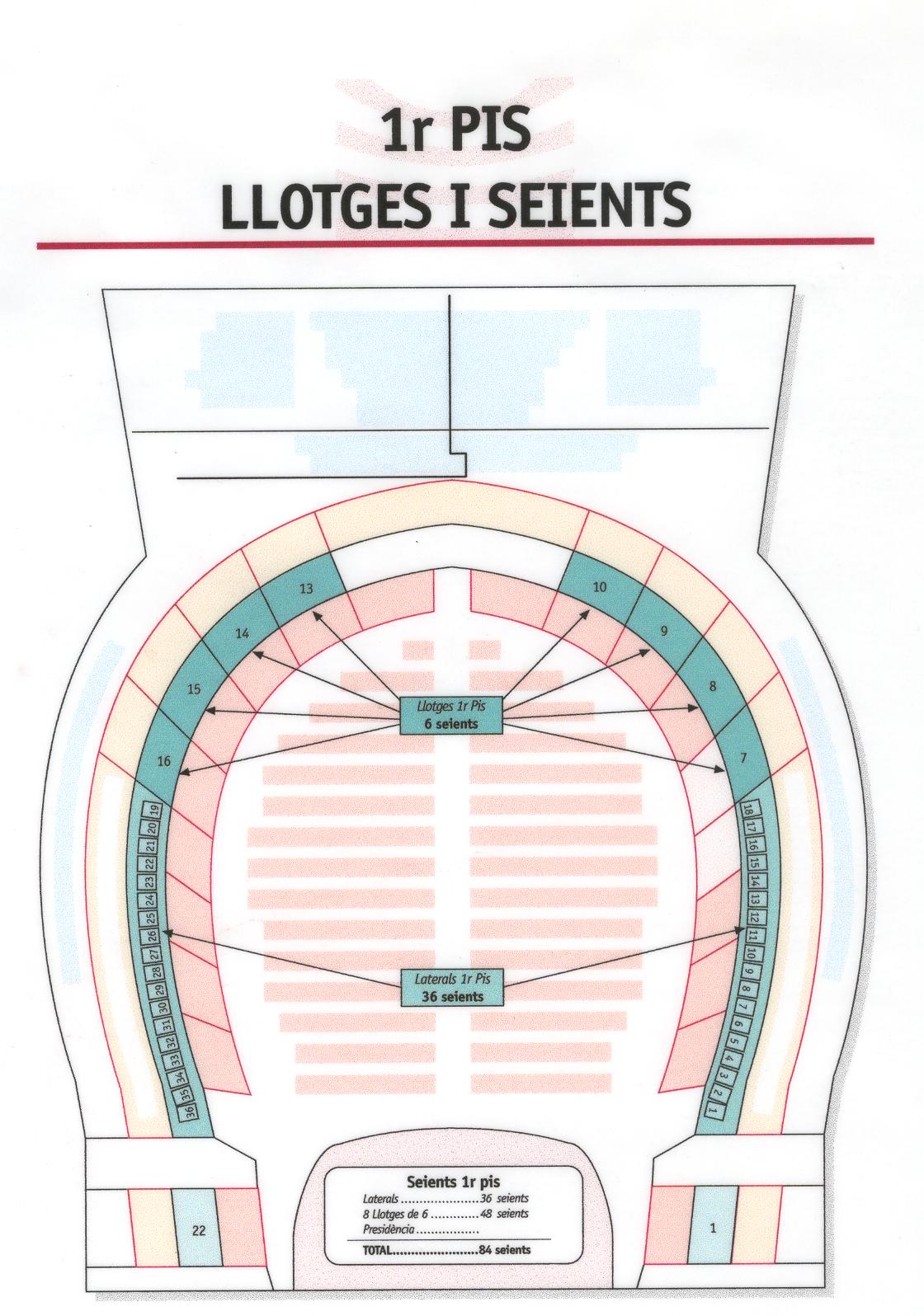

1r pis:            88 localitats

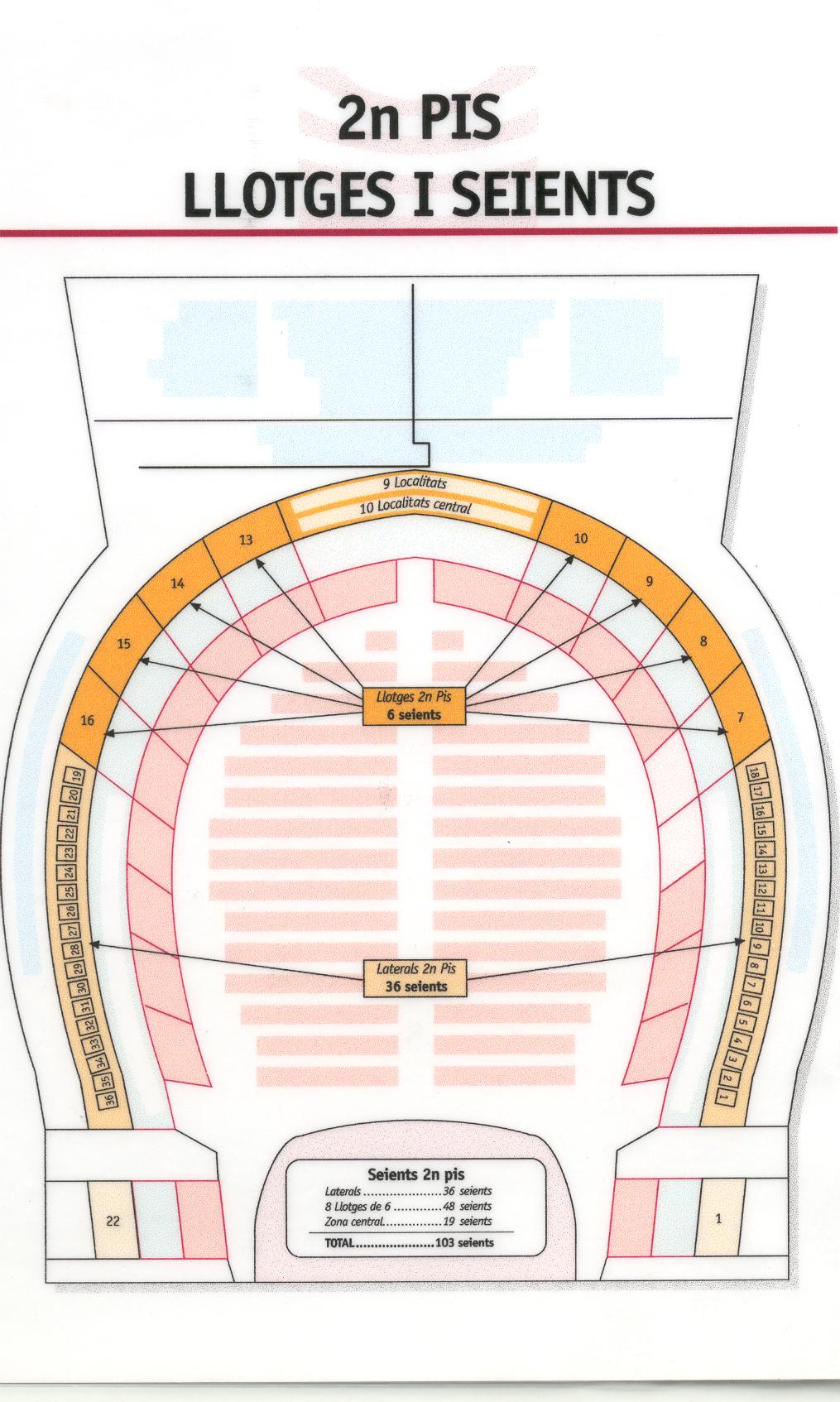

2n pis:          107 localitats

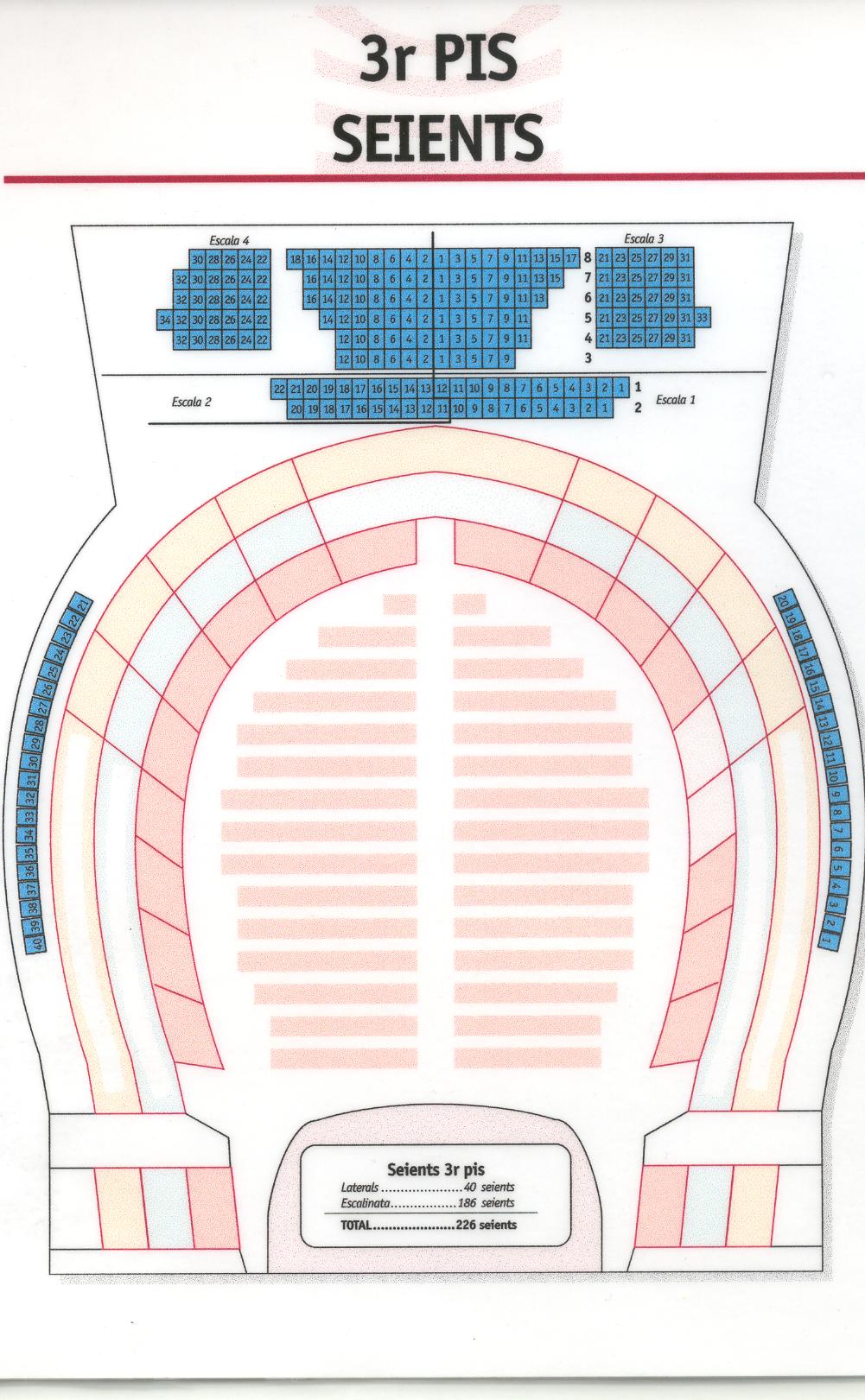

3r pis:           226 localitats

Aforament total: 807 localitats

 Escenari i caixa escènica

Inclinació: 6,5 %
Amplades: Boca: 9,10 m. Costats: esquerre: 3,6 m; dret: 3,6 m
Fondàries:

         *        De boca a paret: 15 m
         *        De corbata a boca: 1,30 m
         *        De boca a ciclorama:10,50 m
         *        Rere escena: 3,50 m
Alçades:

         *        Boca: 7,25 m
         *        D’escenari a pinta: 17,4 m
Fossat d’orquestra:

         *        Amplada: 11,15 m. Fondària: 6,05 m. Alçada: 1,75 m.

Porta del moll de descàrrega

Alçada: 4,10 m. Amplada: 3,25 m.

Maquinària escènica

* Pinta a la italiana
* Rails: 46. Rails utilitzables: 38. Distància entre rails: 10 cm. Rails contrapesables: 30.

* Vestiment escènic
       * Cámara Negra: 5 jocs de cametes. 6 Bambalines. 1 Teló de fons. 1 Ciclorama (color gris). Teló de boca: obra dels escenògrafs Urgellès i Moragues a partir d’una pintura de Marià Fortuny. Americana de vellut vermell d’obertura vertical i horitzontal, cametes i bambolinó del mateix color.

* Escales
        * 1 tisora doble de 3,60 m, 1 tissora simple de 3 m, 1 tissora simple de 2,5 m. Elevador Geenie de 7 m.

Electricitat

* Connexió de subministrament
        * 1 quadre amb connexió 250 A, 380 V. Borns: 3 F+N+T. Subministrament màxim 130 kW. Cetac 63 A, 380 V.
           1 quadre amb connexió 100 A, 380 V. Borns: 3 F+N+T. Subministrament màxim 55 kW. Cetac 63 A, 380 V. Subministrament màxim
           35 kW.
        * Cetac 32ª, 380 V. Subministrament màxim 18 kW.

Il·luminació

* Reguladors (dímers):
        *        Analògics
        *        85 Canals Dimmer 2,5 Kw.
        *        12 Canals Dimmer 5 Kw., LT Liberty
        *        Senyal DMX 512. Multiplexadora LT DAC
        *        Patch mural:  2 kW base/Schuko.
        *        5 kW Cetac 32A

* Projectors
* 36 PC 1,2 kW Cantata
* 9 PC, 2 kW Cadenza
* 4 retalls 2 kW ADB 13º-36º
* 10 retalls 1,2 kW Cantata 26º-44º
* 9 retalls 1,2 kW Cantata 18º-32º
* 10 retalls 0,65 kW Prelude 28º-40º
* 30 Par 64. Potència: 1 kW (làmpares CP 60, CP 61, CP 62 )
* 5 panorames simètrics 1 kW Nocturne
* 9 panorames 3x0,5 kW Coda
* 1 canó de seguiment, 1 kW CSI/CID RankStrand
* 12 panorames asimètrics 1 kW Spotlight Domino
* 10 ETC Source Four Zoom 15º 30º 750 W
* 14 ETC Source junior Zoom 25º 50º  575 W
* 10 PC Robert Juliat 1kW

Control
      * Cabina frontal al 2n pis.
      * Taula LT Hydra 3000
      * Control dels llums de sala: regulació des de cabina de control i cabina d’escenari

So

* Control:
        *        1 taula  digital Midas M32
        *        Mescladora auxiliar Yamaha MG - 12/4
        *        1 Equalitzador Klark Teknik DN-360 ch 30+30

Amplificació:
        *  Sistema NEXO
         -        2 Altaveus subgreus LS 1200, 1 x 18, 4 Ohm
         -        2 Altaveus PS 15, 1000W a 8 Oh
         -        4 Altaveus PS 10, 500W a 8 Ohm
         -        Etapes de potència VORTEX
         -        Procesadors digitals NX 242

* Monitoratge:
        * 6 monitors Nexo PS 8, 450w a 8 Ohm.
        * 2 monitors autoamplificats AVR MACPOWER-3 330 W

* Microfonia:
         *        2 Shure SM-58
         *        2 AKG C-1000
         *        2 AKG C-451B
         *        2 Shure SM 57
         *        1 Shennheiser EW-500 G2 sense fil
         *        4 Shennheiser EW-122 G3 de solapa i diadema
         *        1  Shennheiser MD421 - II
         *        2 AKG CK-31 de conferència
         *        4 D.I. Activas BSS AR-13
         *        7 peus micro girafa KM

* Reproducció:
         *        Doble CD Pioneer CMX-3000.
         *        Minidisc Sony MDS-SE 330.

* Altres:

         *        Projector Sony, 6000 lúmens.
         *        Sistema d’intercomunicació: escenari (dos punts), ponts (un punt), cabina de llum i so (dos punts).
         *        Unitat efectes YAMAHA SPX 2000.

 Altres equipaments

*  3 burres.
*  1 linòleum per a dansa.
*  1 sala d’assaig de dansa.
*  3 pisos de camerinos.
